2011 : Suivi de l expedition d un produit par SMS
Utilisation l'Opticon H19A
Prise en main matériel
Programmation C#
Communication SMS
Analyse de trames
Mise en situation
Niveau : BTS IRIS première année (21/03/2011)
Durée : 36 H
Equipe : 3 Etudiants
|
Objectifs
- C1.6 Présenter la mise en œuvre d’une solution informatique
- C2.1 S’intégrer dans une équipe de projet
- C4.6 Assembler les éléments matériels assurant la liaison physique dans un système de communication
- C4.7 Installer les différentes couches logicielles d’un système de communication sur une station
- C4.8 Coder un module logiciel
- C4.9 Intégrer un module logiciel dans une application
- C5.4 Exploiter un réseau local industriel ou un bus de terrain
- C5.5 Installer des services techniques internet
- C6.2 Dépanner un système informatique
- C6.6 Dépanner un module logiciel
|
Travail demandé
- Prise en main de Windows ME
- Créer une interface C#
- Créer un composant de communication SMS
- Gestion de base de données
- Serveur Web et pages dynamiques
|
Matériel
- Un téléphone PDA Opticon H19A
- PC de développement
- Un exemple de communication SMS en C#
- Documentation (Opticon, MSDN)
|
Critères d’évaluation
- Un rapport par groupe figurant la description du travail fourni. Une première partie décrit le travail du groupe, puis chaque étudiant décrit son propre travail. Le rapport doit être clair et doit servir de guide d’utilisateur c’est à dire qu’un utilisateur doit pouvoir à l’aide de ce rapport facilement utiliser l’application développée. Les sources du code seront données en annexe.
- Un exposé oral d’une durée de 15mn, décomposé en 10mn sans interruption du jury suivi de 5mn de questions. Cet exposé aura comme support le rapport précédemment décrit. Il se déroulera dans la semaine 20/21.
- Une démonstration du développement en cours de TP
- Une partie du travail se fait en groupe, une autre individuellement. Mais le principe est de réaliser la totalité de l’application. Le travail de groupe est donc prédominant, l’entraide entre étudiant est donc souhaité, voir indispensable.
- Un CD de sauvegarde de l’ensemble du travail (Rapport, code, manuel d’utilisation…)
|

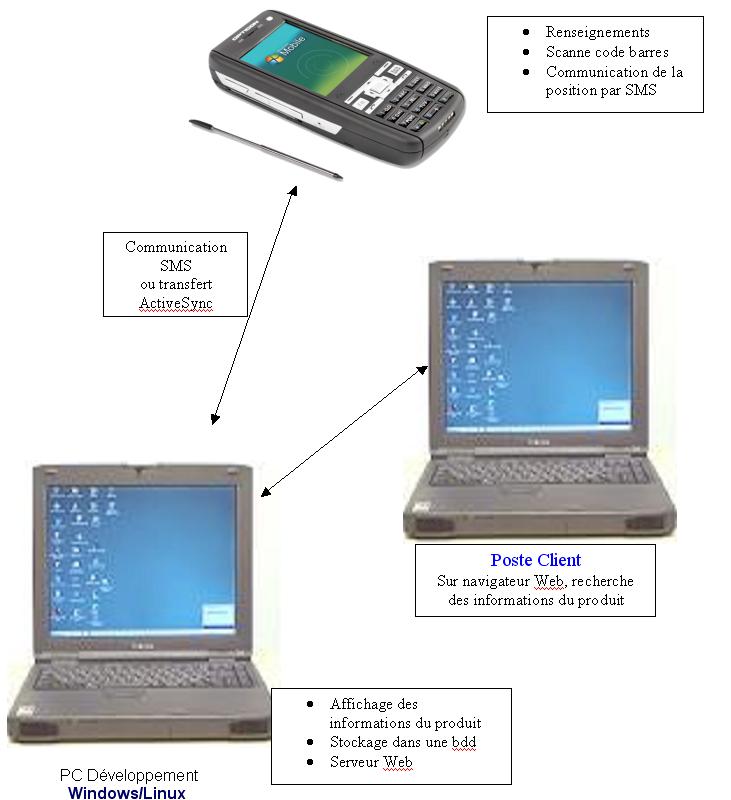

Mise en situation
Le téléphone portable Opticon H19A a différentes fonctions dont la possibilité de scanner un code barres.
Descriptif du H19A
Le but de ce mini-projet est de renseigner une bdd sur l’évolution géographique d’un produit par saisie d’un code barre. La communication se fera par SMS pour renseigner une base de données sur un PC serveur. Ainsi, le client connaîtra le lieu où se trouve le produit (dernière saisie).
Le scénario nominal du suivi de produit est le suivant :
- Saisie des renseignements du produit sur le serveur (code barre, nom du produit, prix, emballage …).
- Saisie des renseignements d’un client (Nom, adresse, infos diverses…).
- Saisie d’une commande (Client, produit, date, prix…)
- Saisie d’une livraison (produits qui seront expédiés dans un même camion)
- Transfert de la livraison sur le téléphone portable.
- Saisie et envoi des infos du produit à divers endroits (date/heure, code barre/nom, lieu, réception client).
- Visualisation de la situation du produit sur le serveur.
Travail demandé
Travail de groupe :
- Prendre en main le téléphone
- Analyse UML (faire un diagramme de classes général). Le projet est relativement facile, mais une bonne analyse est indispensable avant de se lancer dans le code. Le sujet est ouvert, à vous de le personnaliser.
- Définition des tables de la bdd.
- Mise en place des outils de développement.
Etudiant 1 : Fenêtre de renseignements produits
Le but est de faire une application qui tournera sur le téléphone. Elle permettra la saisie du code barre du produit, le lieu de situation et enverra par SMS les informations code/lieu/date/heure.
L’envoi se fera avec une classe fournie par l’étudiant 2.
Un transfert de données (à définir, par copie de fichiers par ex) doit se faire entre le PC serveur et le téléphone. Ces données concernent les clients, les produits et l’expédition en cours.
Il faut prévoir un menu de paramétrage (numéro téléphone du serveur, transfert…).
Etudiant 2 : Envoi/Reception de SMS
- Manuellement, à partir de l’Opticon, envoyer un SMS à un téléphone.
- En vous aidant de l’exemple fourni par le professeur, faire une application C# qui envoie un SMS quand on clique sur un bouton.
- Faire la tâche de réception de SMS sur le serveur.
- Remplir la bdd à la réception d’un SMS.
- Insérer votre développement dans l’application générale.
Etudiant 3 : Base de données serveur
Le but de l’application est de:
- Choisir un langage de programmation (Php, JSP…)
- Saisir/visualiser les informations d’un client.
- Saisir/Visualiser les informations d’un produit, code barre compris.
- Passer une commande.
- Créer une expédition.
- Trouver le lieu de situation d’un produit expédier.
- Fournir une application de suivi de produits
