TP5 : Etude de cas eolienne
Etude de cas
Mise en situation
Le travail de ce TP se déroule en binôme.
Temps alloué : 3h
Un document réponse se trouvant sur le partage Lycée est à remplir
|
Pré requis
| Cours éolienne
|
Travail demandé
| Suivre le déroulement du TP et remplir en format numérique le document réponse.
|
Référentiel
- CO2.1 Justifier les choix matériaux…
- CO3.1 Décoder le cdc fonctionnel d’un système
- CO3.2 Evaluer la compétitivité d’un système
|
1. Problématique :
TP inspiré de MySTI2D
Pour un immeuble de Papeete, on désire mettre à profit les énergies renouvelables. Le toit de cet immeuble est bien exposé aux vents d'est et nord/est.
Dans le
cas n°1, l'objectif est de choisir une éolienne qui produira suffisamment d'électricité pour assurer le besoin en éclairage des parties communes de la résidence.
Pour le
cas n°2, l'objectif est de réduire la consommation énergétique des parties communes.
2. Le besoin en énergie électrique pour les parties communes :
L'immeuble : 8 étages + rez-de-chaussée
Pour éclairer les parties communes, l'immeuble est équipé d'ampoules basse consommation de 16W. Elles sont au nombre de 26 par étage et 40 lampes pour l'éclairage des garages et des caves.
42 bocs de sécurité
sont installés dans l'immeuble. La documentation sur ces blocs se trouve dans les fichiers baes1 et baes2 sur le partage du lycée.

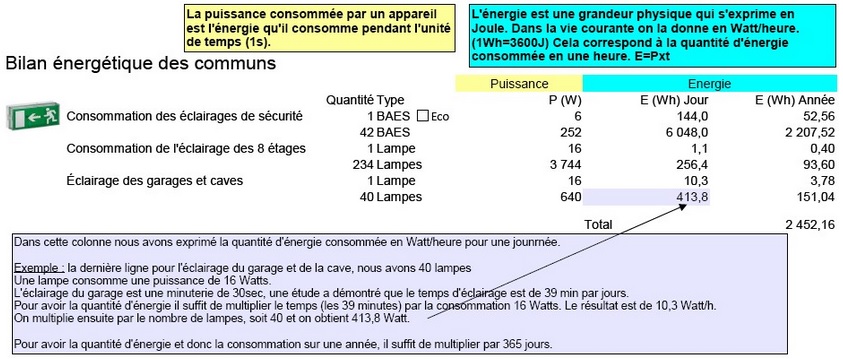

a. Besoin énergétique cas 1
Le besoin total est de 2452 kWh par an.
Ce besoin a été calculé durant la période aout 2010 à aout 2011.
Afin de garder une marge de sécurité le besoin sera estimé à
2500 kWh / an.

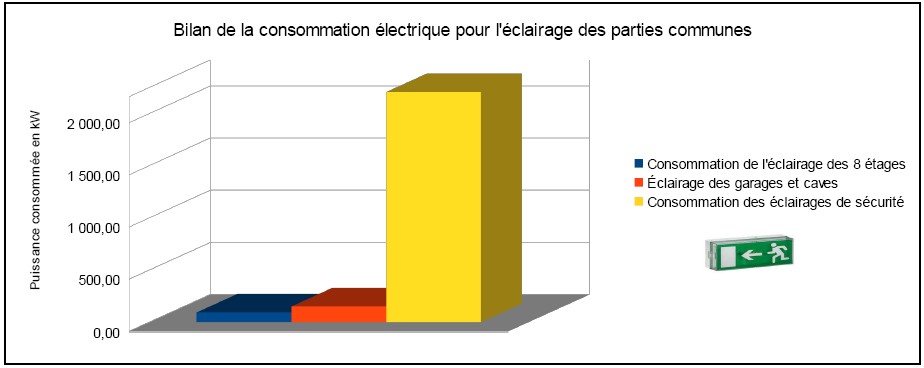

a. Répartition des besoins cas 1
a. Besoin énergétique cas 2
Le besoin total est de 428.6 kWh par an.
Afin de garder une marge de sécurité le besoin sera estimé à
450 kWh / an.

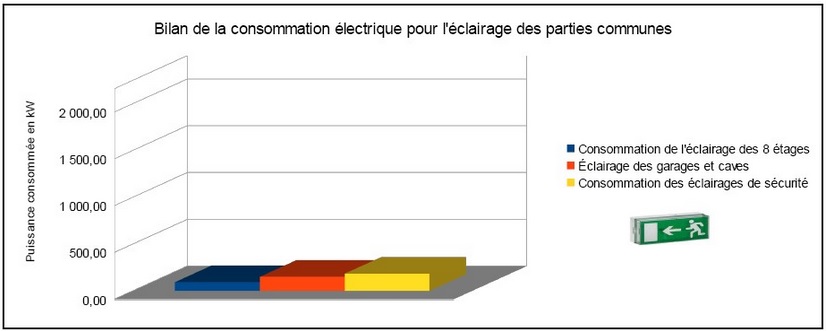

a. Répartition des besoins cas 2
