TP3 : Base électricité
Mise en situation
Le travail de ce TP se déroule en binôme.
Temps alloué : 2h
Un document réponse libre est à remplir, un par binôme
|
Référentiel
| C2 Mettre en œuvre un protocole expérimental
|
Mise en situation
Le but de ce TP est de calculer, simuler et mesurer les bases de l’électricité en courant continu : résistance équivalente, loi des mailles, loi des nœuds et loi d’Ohm.
Travail demandé
Calcul

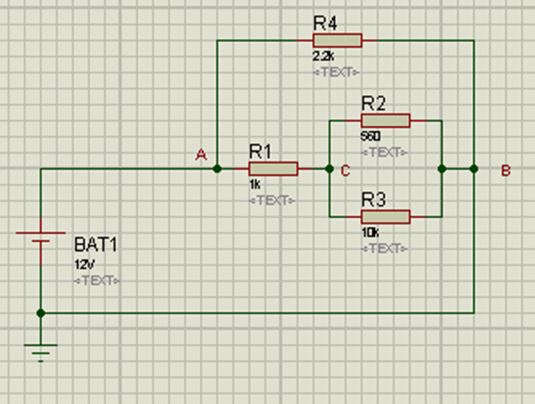

A partir de ce schéma, calculer et indiquer le (sens des flèches sur le schéma) :
Calculer : courant total, i1, i2, i3, i4, UAB, U1, U2, U3, U4, RéqAB et détailler votre démarche de calcul.
Mettre les unités.
Simulation
Lancer Protéus (Isis). Faire le schéma.
Pour insérer les résistances, utiliser symbole du triangle puis P pour sélectionner un composant. Pour une résistance, chercher résistor et pour la batterie chercher Cell. Relier les composants.
Mettre des points de mesure pour vérifier les tensions et courants. Lancer la simulation (mise au point)
Comparer vos résultats théoriques avec la simulation. Conclure.
Prototypage
Prendre le matériel utile (alimentation, résistance, planche à pain, connecteurs, voltmètre, ohmmètre et ampèremètre).
Faire le montage. Avant de brancher l’alimentation, appeler le professeur.
Faire toutes les mesures et comparer. Conclure.
