TP8 : Logique sur Labview
Mise en situation
Le travail de ce TP se déroule en binôme.
Temps alloué : 2h
|
Référentiel
| A2 Analyser des systèmes : Système logique évènementiels
|
Rappel
Nous allons simuler un distributeur de boissons en utilisant le logiciel Labview.
Pour la face avant, utiliser les boutons et led :

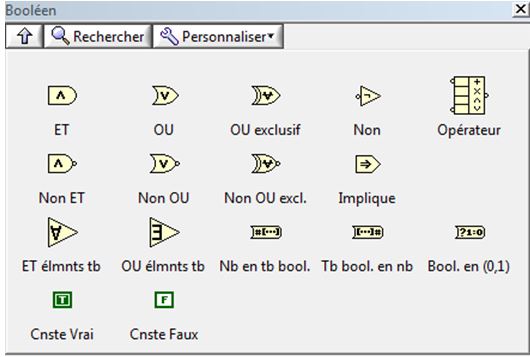

Pour le diagramme, aller dans programme/Booléen :
A partir de l’équation suivante :
Réaliser les deux vues :

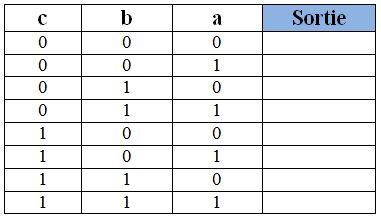

Simuler tous les cas de la table de vérité et compléter la sortie :
Réaliser le programme de simulation, remplir la table de vérité et appeler le professeur pour valider.

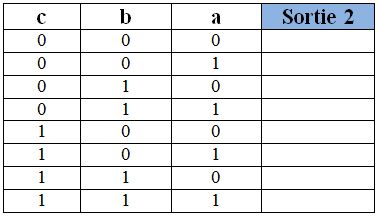

Table de vérité
Réaliser le programme de simulation, remplir la table de vérité et appeler le professeur pour valider.

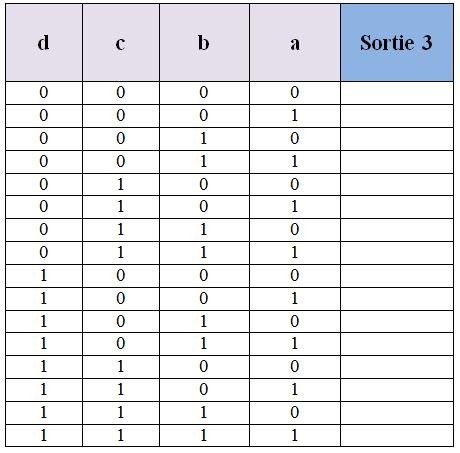

Table de vérité
Réaliser le programme de simulation, remplir la table de vérité et appeler le professeur pour valider.
|

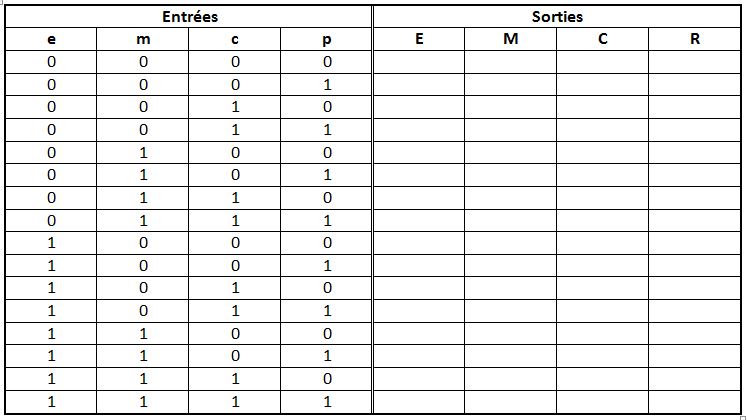

Exercice – Distributeur de boisson
|
Un appareil comporte trois cuves contenant de l’eau, du cassis et de la menthe. Trois boutons
e,
m,
c commandant des électrovannes
E,
M,
C, permettent d’obtenir de l’eau pure, de la menthe à l’eau ou du cassis à l’eau. Une pièce
p doit être introduite, sauf pour l’eau pure qui est gratuite.
En cas de fausse manœuvre, la pièce est rendue. Le distributeur ne permet pas d’obtenir de la menthe seule, du cassis seul, de la menthe et du cassis seuls. De plus, si le consommateur appuie sur 2 ou 3 boutons à la fois, il ne doit rien obtenir. Une fonction
R (restitution de pièce) est calculée à cette occasion.
On supposera que la pièce (si elle est introduite) et la touche de choix sont validées simultanément.
On demande :

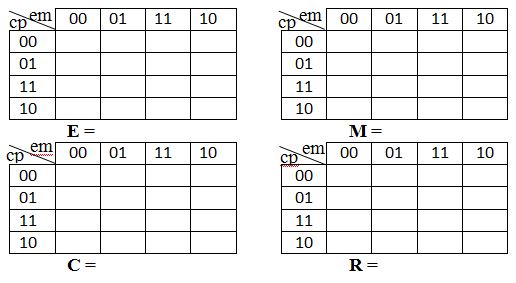

- Les équations de commande des électrovannes
- L’équation de la restitution de la pièce
- Le schéma de l’ensemble (logigramme) sur LabView
