TP10Bis : Simulation moteur, relais et transistor
Mise en situation
Le travail de ce TP se déroule en binôme.
Temps alloué : 2h
|
Référentiel
A2 Analyser des systèmes :
- Chaîne d’énergie
Identifier et décrire la chaîne d’énergie du système
|
Matériel utilisé
|
Logiciel Protéus/Isis
|
1 Découverte du moteur à courant continu CC
Ouvrir le logiciel
Isis de Protéus. Appuyer sur la touche P pour ouvrir la boîte de dialogue des composants (Motor, Cell, Switch)
Ajouter l’ampèremètre (Mode instruments virtuels)
Relier le circuit comme la photo ci-dessous.
Lancer la simulation (en bas à gauche) et fermer l’interrupteur pour faire tourner le moteur.
Le moteur à courant continu peut tourner dans les deux sens (trigonométrique ou horaire).
- 1 Quel est le sens de rotation du moteur dans notre cas ?
- 2 L’ampèremètre est branché en série ou dérivation ? Quel est la valeur du courant ?
- 3 Ce courant est de quel ordre ? (mA, A)
- 4 Modifier le câblage de votre moteur pour qu’il tourne dans l’autre sens. Expliquer comment avez-vous fait.
- 5 Conclusion sur la consommation et le sens de rotation du moteur à courant continu.
2 Découverte du relais
Réaliser le montage suivant (Button, relay)
Lancer la simulation :
- 6 Lorsque le bouton poussoir est actionné, quelle est la position du relais (initial ou attiré par aimant)?
- 7 Lorsque le bouton poussoir est au repos, quelle est la position du relais (initial ou attiré par aimant)?
- 8 Quelle est la valeur du courant circulant dans la bobine du relais ?
Réaliser le schéma suivant :
- 9 Compléter un tableau donnant l'état des lampes en fonction de la position du bouton
- 10 En appelant IB le courant circulant dans la bobine du relais et IL le courant circulant dans l’ampoule, comparer les deux courants et donner votre conclusion.
- 11 Remplacer RL1 par un relais 2RT. Faîtes une conclusion.
3 Variation de la vitesse du moteur à courant continu :
Etude du pont en H avec interrupteurs
Réaliser le schéma suivant (Motor-DC):
Remarque : pour mettre VCC, à gauche mode terminal/POWER. Positionner la flèche sur le dessin. Relier au circuit. Nommer avec la comboList VCC/VDD.
Mettre VCC/VDD à 12V (projet/Configurer les liens d’alimentation) et ajouter votre VCC/VDD
Mettre
effective mass (propriété du moteur) à 0.0001
Faire tourner le moteur dans un sens puis dans l’autre.
- 12 Quels sont les interrupteurs fermés pour que le moteur tourne dans le sens trigonométrique ? Dans le sens horaire ?
- 13 Relever la vitesse du moteur et les courants.
- 14 Expliquer le rôle du pont H
- 15 Quelles précautions faut-il prendre lorsque l’on veut changer de sens ?
- 16 Pourquoi le courant ne chute pas directement à 0 quand on coupe le circuit ?
Pont H avec transistors

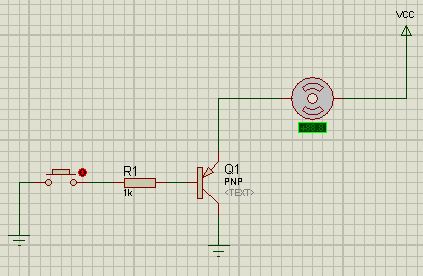

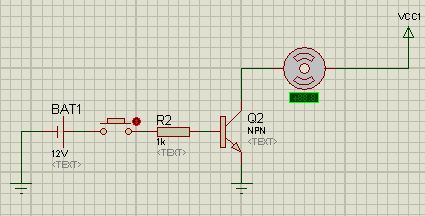

Réaliser les deux schémas suivants :
- 17 Expliquer le rôle de Q1 et Q2 et expliquer leur fonctionnement.
- 18 Réaliser un pont en H avec des transistors

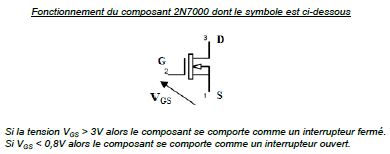

Remarques : des transistors CMOS peuvent être aussi être utilisés :
