Gestion parking cdc
Mise en situation
Le travail de ce mini-projet se déroule en groupe de trois.
Temps alloué : 20h
|
Référentiel
A2 Analyser des systèmes :
- Chaîne d'information
- Identifier et décrire la chaîne d’information du système
- Justifier la solution choisie
- Décrire et analyser le comportement d’un système
B4. Valider un modèle
C2. Mettre en oeuvre un protocole expérimental
D1. Rechercher et traiter des informations
D2. Mettre en oeuvre une communication
|

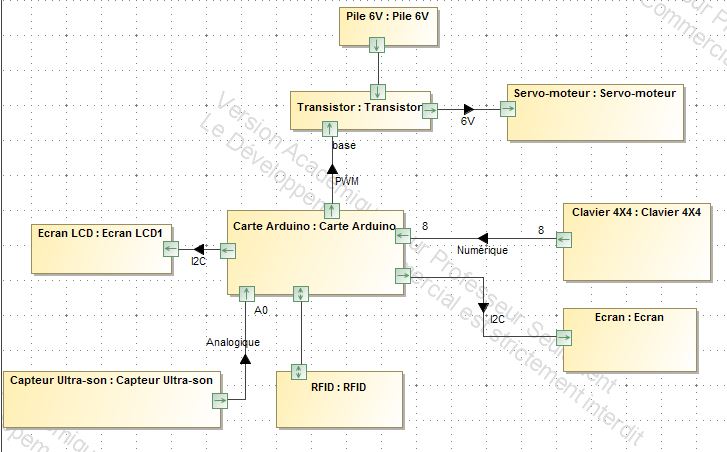

Matériel utilisé
- Carte Arduino Méga
- Ancienne maquette du parking
- Capteur Ultra-son HC-SR04
- Ecran LCD 16X2 I2C
- Clavier matriciel EF03058
- RFID RC522
- 2 X Servo-moteur SG90
- Bluetooth HC-05
- Transistor et composants électroniques de base
|
Compte rendu
- Un site en HTML hébergé par raspberry
- Une simulation du mini-projet sur Isis
- Un exposé de 10mn en groupe s'appuyant sur le site HTML
- Une démonstration en groupe sur la maquette + une vidéo
- Une mesure entre l'attendu et le réel
|
| Présentation du mini-projet
|
Le mini-projet servira de préambule au projet de terminale. Le travail se fera par équipe. Le temps total est de 20h, ce qui est peu. Il faudra donc se répartir les tâches rapidement. Le compte rendu se fera dans le format HTML sous forme de petit site web qui sera mis en ligne. Une maquette est disponible pour tout le groupe, elle n’est pas fonctionnelle, il faudra donc se mettre d’accord pour la faire fonctionner.

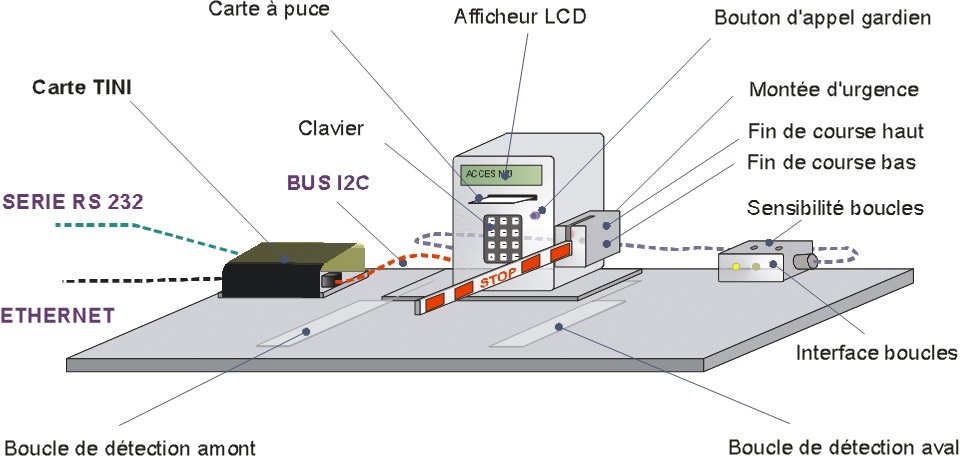

Exemple : Netpark

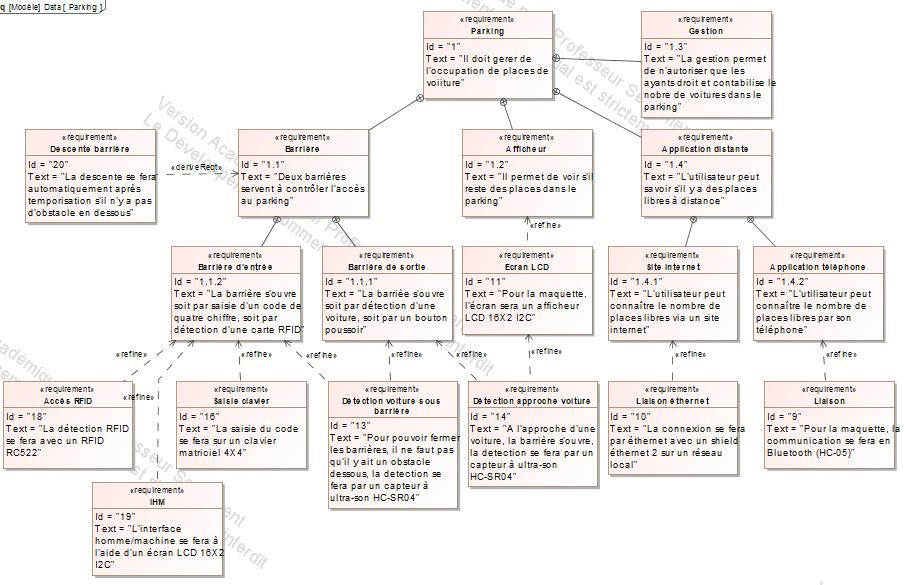

Deux barrières seront à simuler : BE barrière entrée et BS pour la barrière de sortie. Pour pouvoir ouvrir la barrière d’entrée, il faudra soit saisir un code de quatre chiffre sur le clavier matriciel, soit par un carte RFID à présenter. La fermeture de cette barrière se fera par temporisation mais aussi s’il n’y a pas d’obstacle (voiture passée). La barrière de sortie sera commandée par un bouton poussoir. Une IHM (écran LCD) est prévue en face de la barrière d’entrée.
Une gestion du nombre de voitures entrées sera effectuée. Quand le parking est plein, la barrière d’entrée ne s’ouvre plus. Un afficheur indique le nombre de places libres dans le parking.
Une application sur téléphone pourra renseigner l'utilisateur du nombre de places libres.
- Code d'entrée : Lire le code d’entrée et le comparer.
- IHM locale : Affichage des instructions sur la borne locale
- Lecture RFID : Vérification du code de la carte RFID
- Ouverture/fermeture des barrières
- Gestion générale de l’application
- Visualisation places à distance (téléphone)
La répartition des tâches entre les élèves est laissée libre.
Le compte rendu se fera sous forme de site HTML. Il pourra se faire avec la structure donnée comme exemple
Description d'un capteur
Cryptage dans une image
Dans le menu, il y aura
- Mise en situation
- Présentation des tâches et répartition
- Solution câblage et code
- Vidéo de la solution finale
- Documentation (datasheet téléchargeable des composants)
