**Mise en situation**
Le travail de ce TP se déroule en binôme. Temps alloué : 2h Problématique : Comment relever et afficher une température ? Les manipulations se feront à l’aide du logiciel LabView, l'acquisition par une carte NI 6009

**Référentiel**
C2 : Mettre en œuvre un appareil de mesure – Paramétrer une chaîne d’acquisition

**Matériel utilisé**
Logiciel LabView Carte National Instrument 6009 Guide d'utilisation de MAX (vérification matériel

Acquisition d'une température

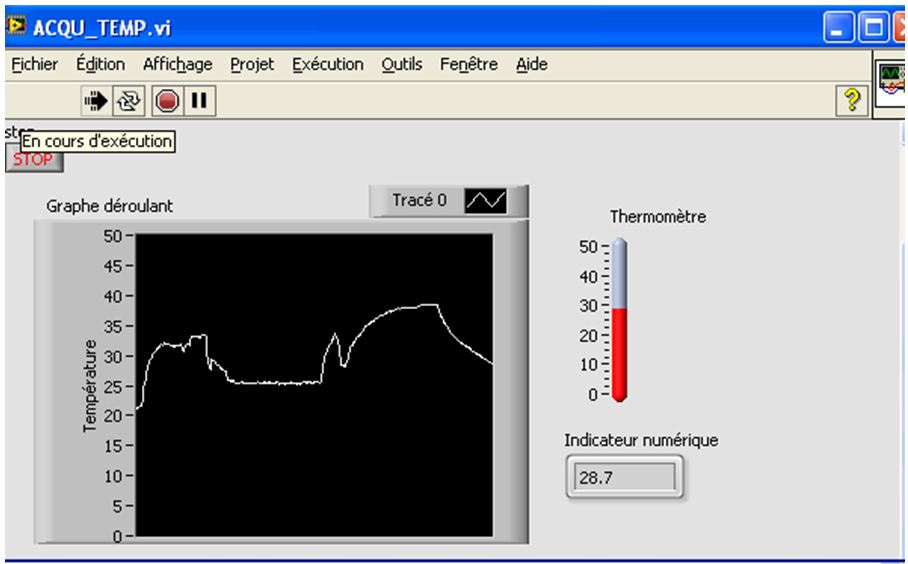

On souhaite réaliser un thermomètre électronique affichant la température sous forme numérique et graphique. Cette fonction est une sous-fonction d’une centrale météo. Le choix du capteur s’est porté sur une CTN de 10k (pour 25°C).

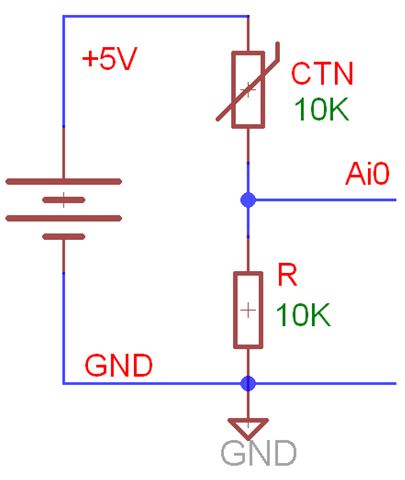

La polarisation de cette CTN se fait de la manière suivante :

Q1 Calculer la relation de VAi0 (tension entre Ai0 et GND) en fonction de CTN, R et le tension de 5V
La courbe donnée par le constructeur pour ce capteur est la suivante avec R25=10kOhm et RT est la résistance pour la température recherchée.

On fera l’approximation qu’entre 10°C et 40°C la relation entre la résistance et la température est de la forme RT = a.T + b où T est la température.

Q2 Trouver la relation entre VAi0 = f(T). Faire vérifier par le professeur.

Q3A partir de la relation précédente, trouver la relation T=f(VAi0)

Relier la carte USB6009 associée au capteur de température à l’ordinateur. Créer une tâche de mesure de tension en vous servant de l’assistant. Vérifier le fonctionnement de la carte.

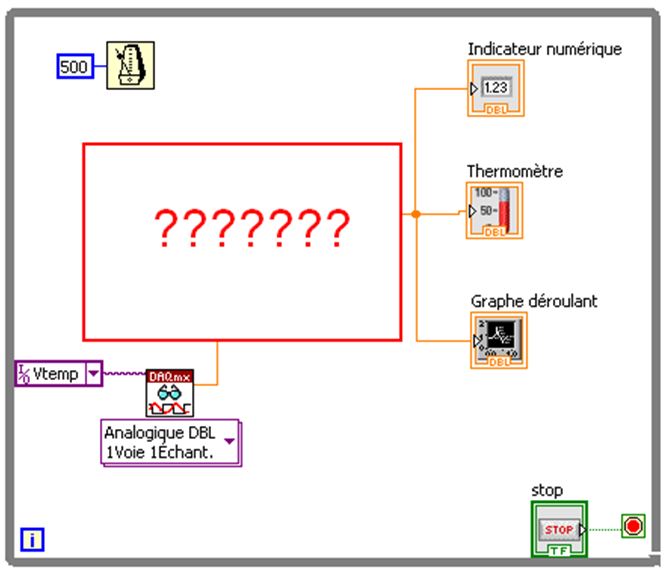

Avec LabView, réaliser le diagramme tel que présenté ci-dessous et rajouter les fonctions nécessaires pour obtenir un affichage de température. On se servira des résultats de la question 3.

Remarque :<:i> Sur DAQmx, créer une constante:voie globale; Sur la voie globale, "nouvelle voies NI DAQmx" en prenant MAX; Acquérir:Analogique:Tension/Ai0

Valider le fonctionnement du thermomètre en présence du professeur. Copier le diagramme dans le document réponse.

Q4Quel est le rôle du chronomètre dans le diagramme ?

Q5Comment jugez vous la précision de ce thermomètre. Expliquer ce qu’il faudrait changer
