Procédé Ravoux
Mise en situation
Niveau : BTS IRIS première année (17/03/2008)
Durée : 36 H
Equipe : 3 Etudiants
|
Objectif
- C1.6 Présenter la mise en œuvre d’une solution informatique
- C2.1 S’intégrer dans une équipe de projet
- C4.6 Assembler les éléments matériels assurant la liaison physique dans un système de communication
- C4.7 Installer les différentes couches logicielles d’un système de communication sur une station
- C4.8 Coder un module logiciel
- C4.9 Intégrer un module logiciel dans une application
- C5.4 Exploiter un réseau local industriel ou un bus de terrain
- C5.5 Installer des services techniques internet
- C6.2 Dépanner un système informatique
- C6.6 Dépanner un module logiciel
|
Pré requis
- Programmation HTML
- Programmation Java
- TCP/IP – Ethernet
- Technologie réseau
|
Travail demandé
- Superviser et commander par le net un processus industriel
- Créer une interface HTML
- Créer une Applet Java communiquant avec ce processus
- Configurer la communication réseau entre processeurs hétérogènes.
- Utiliser une interface avec logiciel embarqué
- Utiliser une base de donnée
|
Critères d’évaluation
- Un rapport par groupe figurant la description du travail fourni. Une première partie décrit le travail du groupe, puis chaque étudiant décrit son propre travail. Le rapport doit être clair et doit servir de guide d'utilisateur c'est à dire qu'un utilisateur doit pouvoir à l'aide de ce rapport facilement utiliser l'application développée. Les sources du code seront données en annexe.
- Un exposé oral d'une durée de 15mn, décomposé en 10mn sans interruption du jury suivi de 5mn de questions. Cet exposé aura comme support le rapport précédemment décrit. Il se déroulera dans la semaine 20/21.
- Une démonstration du développement en cours de TP
- Une partie du travail se fait en groupe, une autre individuellement. Mais le principe est de réaliser la totalité de l'application. Le travail de groupe est donc prédominant, l'entraide entre étudiant est donc souhaité, voir indispensable.
- Un CD de sauvegarde de l’ensemble du travail (Rapport, code, manuel d’utilisation…)
|
Cahier des charges
1 Descriptif du matériel :
Ravoux
2 Travail demandé :
Le travail se fait au niveau de la supervision à distance.
Pour des raisons de problèmes matériels, nous n’étudierons que la partie tapis. Quand les boutons « En service » et « Auto » sont actifs, à partir d’une Applet java, l’utilisateur démarre le processus. Le tapis se met en marche. L’opérateur met un pot sur le tapis. Le premier capteur détecte ce pot (affichage sur l’applet). Au deuxième capteur (affichage sur applet), le tapis s’arrête 5 secondes, puis redémarre. L’opérateur retire le pot du tapis. Un comptage des pièces sur B1 et sur B2 sera fait (enregistrement heure/date de la détection).

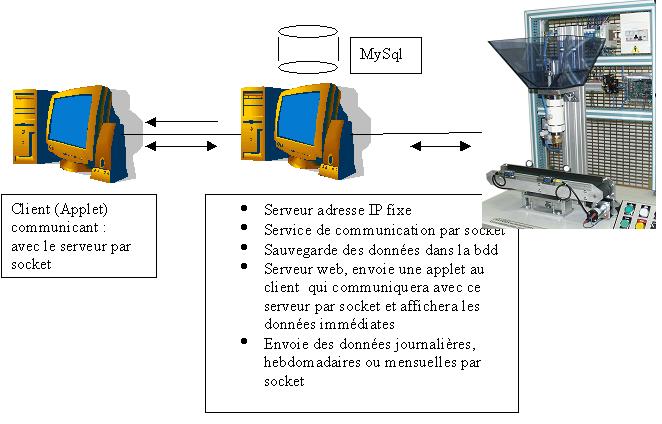

Le serveur sera continuellement connecté au kit Acturus par socket en mode TCP/IP. Les données seront sauvegardées dans la base de données.
Le serveur aura un service web Apache permettant l’envoie d’une page HTML contenant une Applet dès que le client l’appelle. La communication avec le client se fera de deux façons :
- Le client veut les informations instantanées, la communication se fera par le serveur par des socket en TCP/IP qui communiquera avec le kit (par socket aussi).
- Le client veut des historiques, la communication se fera entre client/serveur qui récupèrera les données dans MySql et les transmettra par socket TCP/IP, la trame restant à définir (la communication des informations se fera par un objet dont la structure devra être défini)
Travail de groupe :
- Brancher et connecter la partie opérative et de commande
- Lister et repérer les différents éléments (Actionneurs, capteurs, CAN…)
- Connecter un poste dans le même sous réseau et installer les outils de développement nécessaire (Netbeans pour Java)
- La carte ColdFire n’aillant qu’une mémoire flash, télécharger (Ftp) les exécutables fournis à chaque démarrage du système.
- Lancer l’application de la carte à partir de telnet sur le PC.
- Dans un premier temps, l’étude ne se préoccupera que des entrées/sorties numériques. Visualiser les états des différents capteurs en commandant le tapis et le remplissage à l’aide d’alimentation externe (Attention, lire attentivement la notice pour déterminer la tension et l’intensité de commande)
- Vérifier ainsi la validité du wrapping
- Créer un tableau de correspondance entre les différentes tensions et les résultats obtenus (poids, vitesse tapis, vitesse de remplissage)
La communication entre la carte ColdFire et le PC se fait par socket, la partie carte existe (écrite en C). Créer une applet Java sur le PC qui permet de communiquer avec la carte et recevoir/envoyer des trames à la ColdFire (IP carte : 10.15.255.10, port entrées parallèles : 8080 , port sorties parallèle 8081).
Etudiant 1 :
L’étudiant s’occupera du stockage régulier des informations dans une base de données. Son travail comportera :
- Installation de MySql sur le PC serveur
- Création de/des tables de la base de données
- Création de des processus de communication par sockets en TCP/IP vers le serveur Acturus et le client.
Etudiant 2 :
Il s’occupera de l’IHM avec le PC Client.
- Installation d’un serveur web Apache
- Création d’une page HTML avec une applet simple

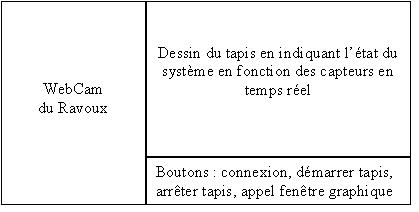

- Grâce au travail de l’étudiant 1 et de l’étudiant 3, créera l’interface :
Etudiant 3 :
Il s’occupera de la visualisation du système par webCam et de l’affichage par des histogramme ou courbe de la production. La demande se fera par une fourchette de dates.
- Achat d’une webCam d’intérieur possédant une applet créée par le fabricant (pas d’ActiveX)
- Intégration de l’applet dans la page HTML de l’étudiant 2
- Requête sur la base de donnée en collaboration avec l’étudiant 1
- Création du graphisme avec les données réelles.
- Intégration avec l’étudiant 2
Résultats obtenus
Pour des raisons de répartitions d'étudiants (2 au lieu de 3) et de matériel(Vanne défectueuse, peson incohérent), le mini projet a été allégé.

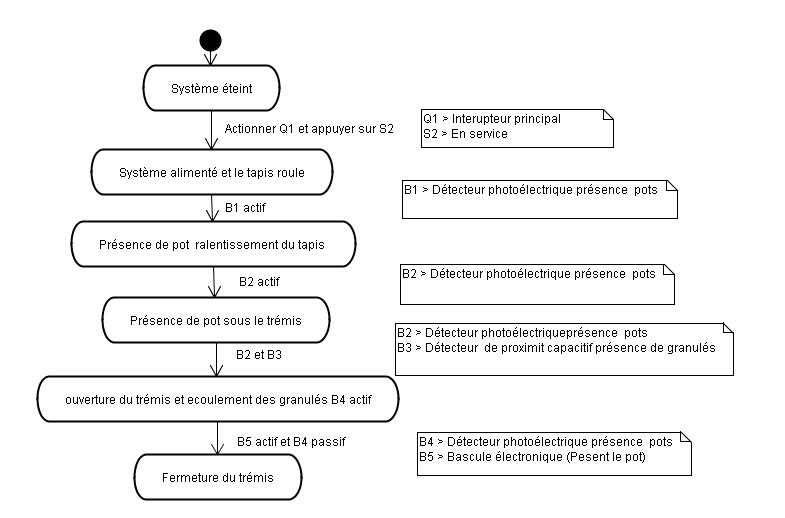

A la mise sous tension et mise en service le système regarde la présence d’un pot par le capteur B1. Quand il y a un pot le tapis ralentit jusqu'à que le pot passe devant le capteur B2. Il s’arrête alors le pot se trouve sous le trémie.
L'arrêt dure 5s simulant le procédé suivant : le capteur B3 vérifie si il y a du produit dans la trémie si oui alors la trémie s’ouvre à l’aide d’une vanne proportionnelle. Le produit s’écoule dans le pot jusqu'à ce que le poids soit validé grâce au peson B5
Le tapis redémarre et le pot est éjecté.

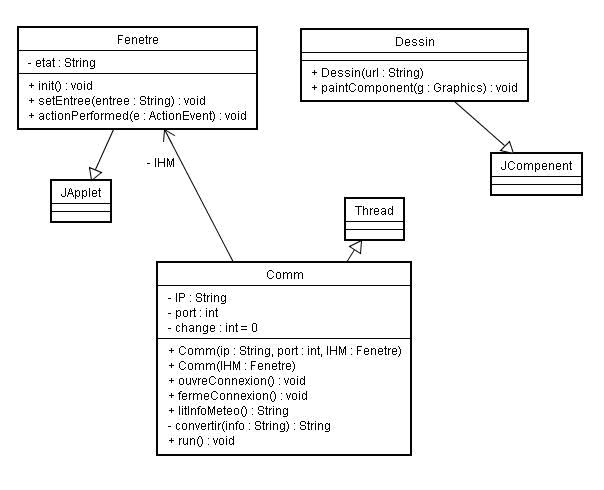

UML
