Acquisition des informations météorologique du lycée
En vous connectant à la station de Colmar, vous aurez toutes les infos de la station située rue de Logelbach.

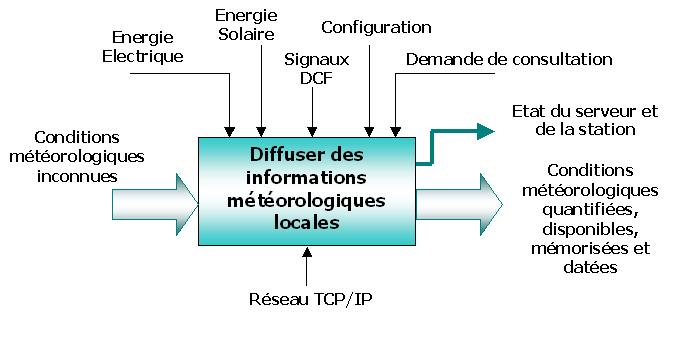

Mise en situation

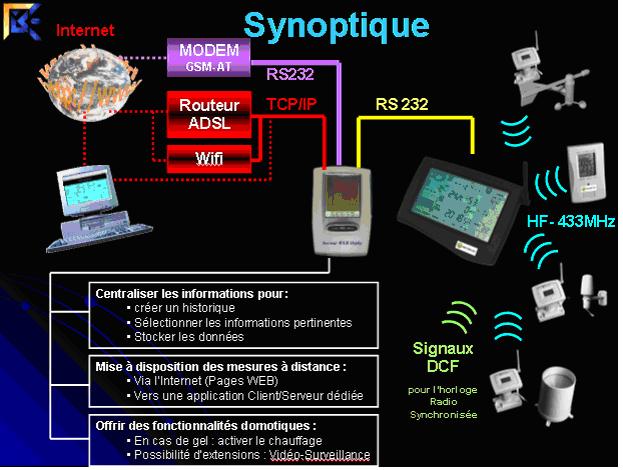

Présentation matériel
Matériel
Nom et rôle
Communication
Centrale météo permettant de recevoir les données envoyées par les capteurs sans fils, elle permet d’afficher les informations météorologiques actuelles ainsi que l’heure courante. En outre, elle possède un écran tactile destiné à paramétrer l’affichage et certaines mesures.
les capteurs
L’horloge de radio synchronisation de Francfort (Allemagne)
Le Tice serveur WEB Orphy/li>
Capteur d’intérieur sans fil alimenté par pile intègre les fonctionnalités suivantes :
thermomètre.
hygromètre.
Capteur de pression atmosphérique.
Emetteur radio.
Afficheur LCD.
La centrale
Capteur d’extérieur sans fil alimenté par énergie solaire intègre les fonctionnalités suivantes :
Hygromètre.
Thermomètre
Emetteur Radio
Convertisseur d’énergie solaire/électrique
La centrale
Capteur d’extérieur sans fil alimenté par énergie solaire intègre les fonctionnalités suivantes :
Girouette.
Anémomètre
Emetteur Radio
Convertisseur d’énergie solaire/électrique
La centrale
Capteur d’extérieur sans fil alimenté par énergie solaire intègre les fonctionnalités suivantes :
Pluviomètre
Convertisseur d’énergie solaire/électrique
La centrale
Le tice

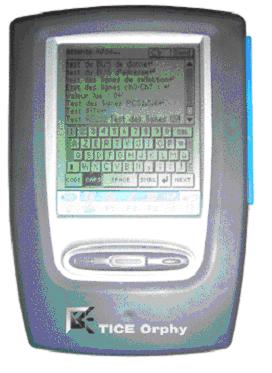

Le Tice (Terminal Intelligent de Communication Embarqué) Serveur WEB
Orphy est un outil communicant. Il a été conçu pour simplifier
la mise en oeuvre des technologies Internet et réseaux exploitant TCP/IP dans des applications légères de contrôle-commande.
Le Serveur WEB Orphy s’intègre dans un système automatisé ou électronique
comme une interface entre une partie commande (ex : automate ou contrôleur
logique) et une unité de supervision distante exploitant les technologies réseaux sous TCP/IP (ex : Ethernet, GSM, ADSL, Wifi), afin de piloter ou superviser le système au travers d’une IHM (Interface Homme-Machine) dédiée (application cliente spécifique)ou utilisant un navigateur WEB.
Le Tice WEB Orphy peut être relié au système par plusieurs moyens :
Voie Série RS232 (2 canaux)
Voies séries RS485/RS422 (via convertisseur de niveaux)
I2C (et SPI avec RTOS Version 1.10)
Bus ISA
Périphérique IDE
Autres, en utilisant des modules de communication adaptés (ex :
BUS CAN…)
Ethernet
Le Tice exécute un programme (type 8086) développé pour l’utilisation
particulière que l’on veut en faire. L’un des point fort du Tice Serveur WEB Orphy est qu’il est très simple à programmer, car il est fourni avec une gamme de bibliothèques de fonctions C et C++ destinées à mettre en oeuvre simplement ses périphériques.
L’environnement de développement préconisé est Borland C++ version 5.02
ou supérieur. Toutefois, tout environnement pour 80186 peut également être utilisé, les bibliothèques fournies doivent alors êtres adaptées ou transcodées.
Le Tice Orphy WEB, intègre un processeur SC12 fabriqué par la société BECK,
très utilisé dans des automates programmables, systèmes de contrôles et par de nombreuses universités, il se prête tout particulièrement à une utilisation dans un cadre pédagogique ou de développement.
Voici quelques fonctionnalités offertes par le Tice Serveur WEB Orphy :
Système d’exploitation multitâche temps réel (RTOS) capable de d’exécuter plusieurs programmes de type DOS (12) simultanément (.EXE)
Une pile TCP/IP complète intégrant les applications d’interfaçages pour les protocoles UDP et TCP.
Un Client/Serveur PPP (Point To Point) permettant ainsi l’exploitation de liaisons MODEMS pour gérer ou faire transiter les paquets TCP/IP (commandes AT et AT&T).
Un client DHCP, qui permet la configuration automatique des adresses IP
Un serveur FTP, pour faciliter le téléchargement et la gestion distante de fichiers.
Un serveur TELNET, qui permet d’accéder aux fonctions du terminal tactile de manière distante (Commandes SHELL).
Un serveur WEB (protocole http 1.0) capable d’interagir avec les programmes via CGI (Commons Gateway Interface)
La possibilité de programmer sois même des services réseaux supplémentaires (ex : Time client, e-mail client, DNS client et bien d’autres…) à l’aide de plus de 64 sockets TCP-UDP disponibles.
Un serveur de configuration distant sous UDP (UDP config server) permet de paramétrer ou de rechercher un Tice Serveur WEB Orphy sur le réseau ethernet.
Fonctionnement sur batteries (intégrées) pour applications embarquées.
