Récapitulaf matériel avec MyRio

[Vous êtes ici ] ==> Accueil > Système Num. 1 > TP C/C++ MyRIO > Récapitulatif d\'utilisation matériel avec MyRio

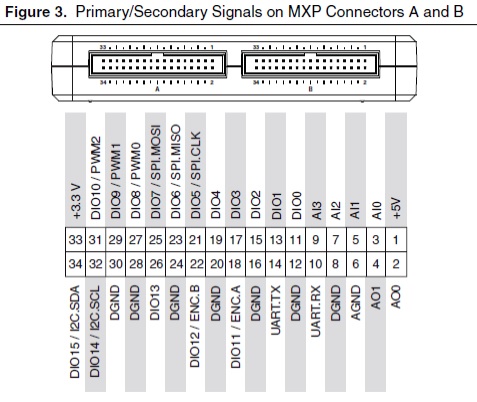

Matériels utilisés pour MyRio

De façon général, site de MyRio de Didier Petitjean :

• Utilisation et matériels annexes
• Mini-projet

Kit d'accessoires NI myRIO pour mécatronique

Matériel	Modèle	Brochage	Réf.	Lien documentation
H-Bridge et Motor DC 12V	IG220019 PmodHB5	PWM/ENC	290-006 410-106	H-Bridge Data sheet moteur 12V TP C++
Servo moteur : standard (215°)	GWS S03N STD	PWM	290-010	Servo-moteur
Servo moteur : rotation continue	GWS S35+ XF	PWM	290-029	Servo-moteur
Capteur de proximité infra-rouge	GP2Y0A21YK0F	AIO	240-037	Data sheet
Capteur de lumière ambiante (SPI)	PmodALS	DIO/SPI	410-286	Doc capteur
Gyroscope (3 axes/numérique/SPI/I2C)	PmodGYRO	DIO/I2C	410-215	Data sheet
Accéléromètre (3 axes/num./SPI/I2C)	PmodACL	DIO/I2C	410-097	Data sheet
Boussole	PmodCMPS	DIO/I2C	410-285	Data sheet
Télémétrique par ultrasons	MaxBotix MB1010	UART	290-030	Data sheet

Kit d'accessoires NI myRIO pour systèmes embarqués

Matériel	Modèle	Brochage	Réf.	Lien documentation
Clavier	PmodKYPD	DIO		Datasheet TP C++
Caractères LCD (I2C, SPI et UART)	PmodCLS	UART/I2C/SPI		Data sheet TP C++
Capteur numérique de température(I2C)	PmodTMP3	DIO/I2C		Data sheet
Potentiomètre numérique	PmodDPOT	DIO/AIO/SPI		Data sheet
Interface Bluetooth	PmodBT2	DIO/UART		Data shet
EEPROM	25LC040A	DIO/SPI		Data sheet
Matrice DEL	Led Matrix	DIO		Data sheet TP C++

Autres achats

Matériel	Modèle	Brochage	Réf.	Lien documentation
Afficheur 7 segments	SA39-11EWA	DIO		Data sheet TP C++
Afficheur 4X7 segments	YSD-439AK2B-35	DIO		Data sheet TP C++

Utilisations sur des systèmes

Matériel	Modèle	Brochage	Réf.	Lien documentation
Ravoux				Mini-projet
Météo Orégon				Mini-projet
Robot surveillance				Description

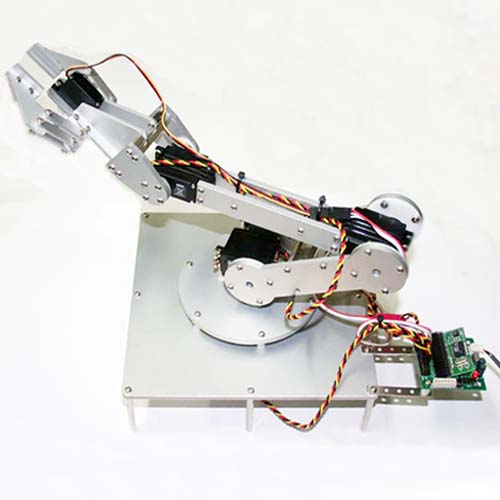

5 axes RobotArm	RK-JNT-006			Description
Coffre fort				Description

Futurs achats

Matériel	Modèle	Brochage	Réf.	Lien documentation
RFID reader	ID-Innovations ID-12LA	DIO/UART		Data sheet
GPS	PmodGPS	DIO/UART		Data sheet
WebCam USB				Description
